Die Firma Sculpfun hat sich ganz und gar dem Thema Laser verschrieben. Sie ist einer der ersten Hersteller, der sich mit unterschiedlichen Laserspektren beschäftigt: blauem und rotem Laserlicht. Das Unternehmen aus dem Bezirk Longhua in Shenzhen (China) bietet ausschließlich Lasergeräte und Zubehör an. In den letzten Wochen hatten wir den Sculpfun G9 im Test, den die Firma sogar als “tragbaren” Lasergravierer bewirbt.
Da es sich bei diesem Thema Laser auch um sicherheitsrelevante Aspekte handelt, möchten wir zunächst Folgendes klarstellen: Wie auch schon in anderen Artikeln auf Smartzone erläutert, werden Lasergeräte in Gefährdungsklassen unterteilt. Die Klasse 1 (Definition: Die zugängliche Laserstrahlung ist unter vernünftigerweise vorhersehbaren Bedingungen ungefährlich) gilt dabei als unbedenklich, wobei die Klasse 4 im Privatbereich nur auf eigene Verantwortung unter besonderen Bedingungen betrieben werden darf. Lasercutter der Laserklasse 4 sind in Deutschland nicht generell verboten, aber ihre Nutzung unterliegt strengen Sicherheitsvorschriften. Klasse-4-Laser sind die leistungsstärksten und stellen eine erhebliche Gefahr für Augen, Haut und durch Streulicht auch für die Umgebung dar. Daher gelten folgende Regelungen:
1. Gewerbliche Nutzung
Ein Laserschutzbeauftragter ist erforderlich, wenn der Laser gewerblich oder in einer Institution (z. B. Schule, Hochschule) betrieben wird. Es müssen geeignete Schutzmaßnahmen getroffen werden, wie eine abgeschlossene, gekennzeichnete Laserschutzzone und persönliche Schutzausrüstung (z. B. Schutzbrillen).
Der Betrieb unterliegt der berufsgenossenschaftlichen Vorschrift DGUV Vorschrift 11 (ehemals BGV B2).
2. Private Nutzung
Privat dürfen Klasse-4-Laser nicht ohne Weiteres betrieben werden, da sie eine erhebliche Gefahr darstellen. In geschlossenen Systemen mit entsprechenden Sicherheitsmaßnahmen (z. B. vollständig umschlossene Gehäuse mit Sicherheitsschaltern) kann der Betrieb erlaubt sein. Die vollständigen Regelungen der Deutschen Gesetzlichen Unfallversicherung zu dem Thema Laser findet ihr hier.
-
- Laserklasse 4
-
- Laserklasse 1

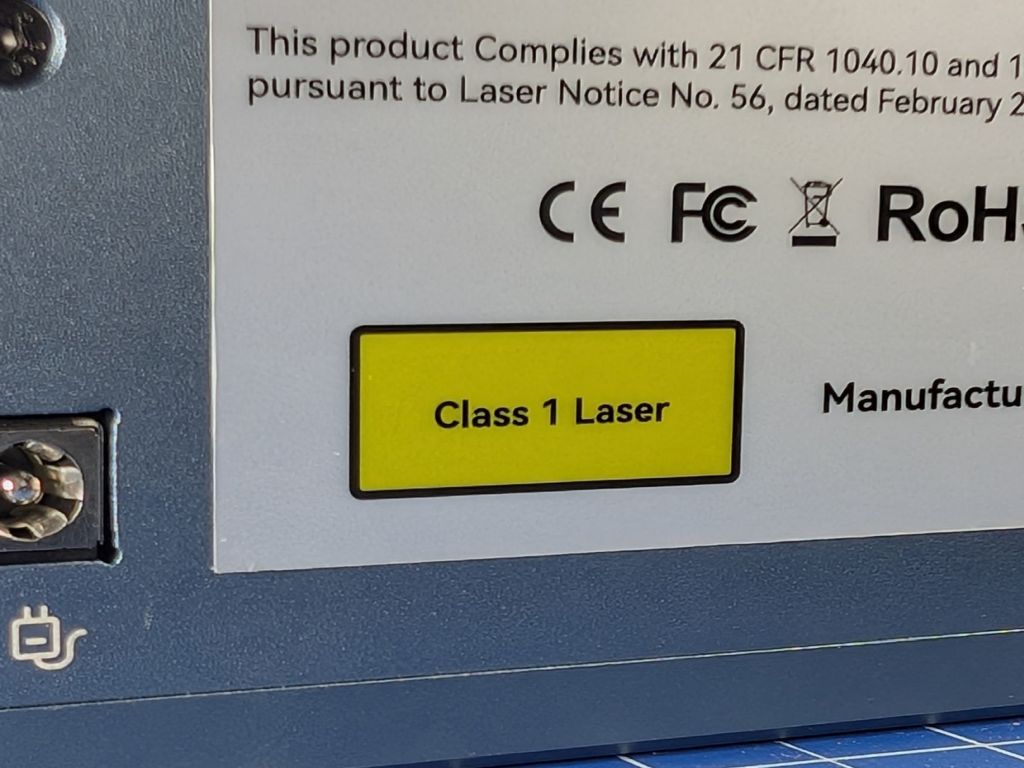

Der Sculpfun G9 ist nach eigenen Angaben ein Lasergerät der Schutzklasse 1, obwohl der eigentliche Laser der Klasse 4 zugerechnet wird. Dies ist laut Hersteller durch folgende Sicherheitsmerkmale gegeben:
- Laserschutz-Abdeckhaube
- Not-Aus-Schalter
- Sofortstopp nach Anheben der Haube
- Bedienerschlüssel (USB-Key)
Auf meine Anfrage beim Hersteller erhielt ich das komplette Prüfungsprotokoll. Untenstehend ein Auszug aus dem 30-seitigen Prüfbericht.
Auszug aus dem Klasse 1 Zertifikat
Technische Daten des Sculpfun G9
Der Sculpfun G9 ist ein tragbarer Lasergravierer, der mit zwei Laserquellen ausgestattet ist: einem 2W Infrarotlaser (1064 nm) und einem 10W Dioden-Blau-Laser (455 nm). Diese Dual-Laser-Kombination ermöglicht Gravuren auf einer Vielzahl von Materialien, darunter Metalle, Kunststoffe, Holz, Leder, Acryl, Stein, Keramik, Glas und Papier.
Sculpfun G9 Lasertechnologie
- Laserleistung: 2W Infrarotlaser und 10W Dioden-Blau-Laser
- Laserwellenlängen: 455 nm (Blau) und 1064 nm (Infrarot)
- Punktgröße: 0,01 mm
- Gravurgeschwindigkeit: Bis zu 5000 mm/s
- Gravurbereich: 105 x 105 mm
- Wiederholgenauigkeit: 0,0001 mm
- Fokussierung: Elektrische Höhenverstellung
- Unterstützte Systeme: Windows, macOS
- Unterstützte Software: SGD Laser, LightBurn (noch eingeschränkt)
- Verbindungsmethoden: WLAN, USB
- Maschinenabmessungen: 230 x 195 x 321 mm
- Maschinengewicht: 6,4 kg

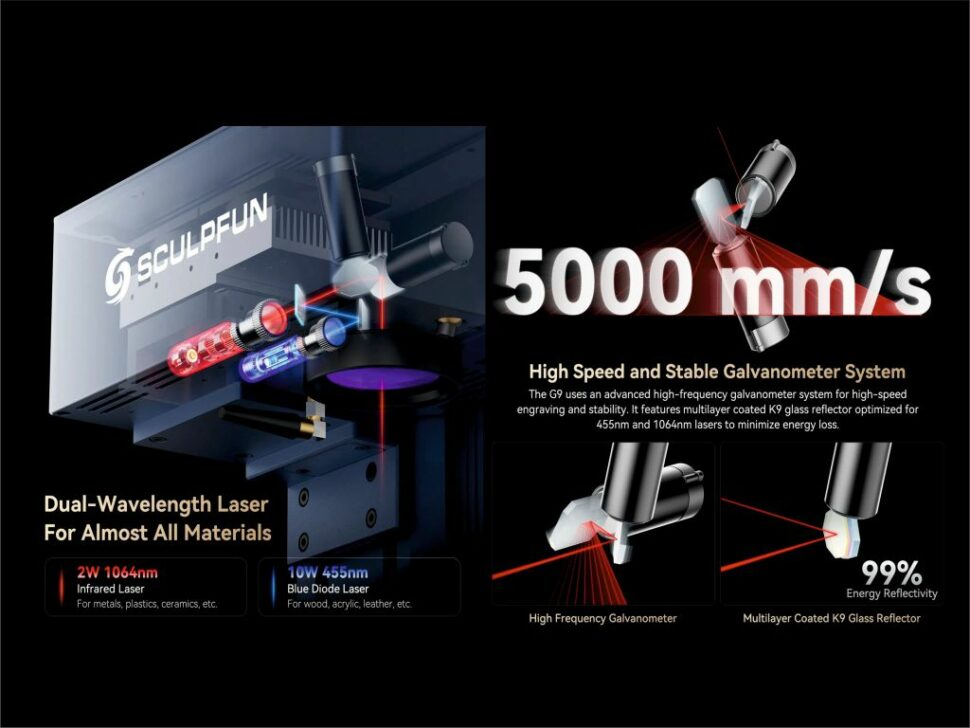

Der G9 verwendet ein industrielles Galvanometer-System, das eine hohe Gravurgeschwindigkeit von bis zu 5000 mm/s und eine Vorschaugeschwindigkeit von 10000 mm/s ermöglicht. Die Kombination aus einer Wiederholgenauigkeit von 0,0001 mm und einer Punktgröße von 0,01 mm gewährleistet präzise und detaillierte Gravuren.
| Produktname | SCULPFUN G9 | Unterstütztes System | Android / iOS / Windows / macOS |
|---|---|---|---|
| Modell | G9 | APP | SGD Laser / Lightburn |
| Laserleistung | 10W | Unterstützte Dateiformate | SVG / DXF / JPG / JPEG / PNG / BMP |
| Laser-Wellenlänge | 455nm & 1064nm | Verbindungsmethode | WIFI / USB |
| Punktgröße | 0.01mm | Maschine Größe | 230*195*321mm |
| Markierungs-Geschwindigkeit | Markierungs-Geschwindigkeit | Gewicht der Maschine | 6.4kg |
| Infrarot-Laser 2W | 4000mm/s | Box Paket Größe | 297*247*478mm |
| Verarbeitung von Materialtypen | Metall, Kunststoff, Holz, Leder, Acryl, Stein, Keramik, Glas, Papier (300+ Materialien) | Logistik-Box Größe | 320*260*495mm |
| Gravur-Bereich | 105*105mm | Paket Gewicht | etwa 10kg |
| Wiederholte Positioniergenauigkeit | 0.0001mm | Fokus-Betrieb | Elektrischer Lift |
Die G9 ist sofort einsatzbereit und eignet sich für den Einsatz auf Kunsthandwerksmessen, Basaren, Flohmärkten, Souvenirläden und anderen Orten, an denen kreative Gravuren gefragt sind.
Der Sculpfun G9 erreicht laut Hersteller eine Arbeitsgeschwindigkeit von bis zu 5000 mm/s, was besonders bei Gravurarbeiten von Vorteil ist. Ein wesentliches Sicherheitsmerkmal des G9 ist die vollständig geschlossene Schutzabdeckung. Diese Abdeckung filtert die Laserstrahlung und verhindert, dass Benutzer direktem Laserlicht ausgesetzt werden. Zudem ist das Gerät mit einem integrierten Abluftventilator ausgestattet, der Rauch und Dämpfe während des Gravurprozesses absaugt. Für eine noch effektivere Luftreinigung kann ein optionaler Luftreiniger angeschlossen werden.
Trotz dieser Sicherheitsvorkehrungen ist es wichtig zu betonen, dass der Sculpfun G9 ohne Abdeckung als Klasse 4 Laser eingestuft wird, da er mit einem 1064 nm IR-Laser und einem 455 nm blauen Diodenlaser arbeitet. Daher sollten Benutzer stets Vorsicht walten lassen, da auch Streulicht gefährlich für Haut und Augen sein kann.
Software
Der Sculpfun G9 wird mit der kostenlosen Software SGD Laser geliefert, die sowohl auf Smartphones als auch auf PCs verfügbar ist. Rudimentäre Einstellungen sind damit möglich. Das Erstellen von Vorlagen gestaltet sich jedoch etwas kompliziert. Eine vollständige Unterstützung durch die Software Lightburn ist in Arbeit. Aktuell ist sie aber leider noch etwas verbuggt. Zudem muss die vollständige Version von Lightburn erworben werden, was Zusatzkosten von rund 100 Euro bedeutet.
SCULPFUN SGD Laser Software
Die hauseigene Software von Sculpfun, die speziell für ihre Geräte entwickelt wurde, ermöglicht es Benutzern, Designs zu importieren, anzupassen und den Gravurprozess zu steuern.
Lieferung und Aufbau
Das Gerät wird in einem Umkarton geliefert, der den eigentlichen Gerätekarton enthält. Er ist gut mit Schaumstoff ausgepolstert und die Einzelteile sind sorgfältig verpackt.
Im Inneren der Maschine befindet sich noch ein Schaumstoffblock mit Zubehör. Dieser darf jedoch erst nach der ersten Inbetriebnahme der Maschine entnommen werden. Damit nicht versucht wird, ihn mit roher Gewalt zu entfernen, ist auf der Außenseite ein entsprechender Hinweis angebracht.
SCULPFUN G9 Hinweis Verpackung
Im Karton und im Schaumstoffblock im Inneren befinden sich folgende Teile:
SCULPFUN G9 Lieferumfang
Zusätzlich befand sich in meinem Karton noch ein Adapterkabel zum Anschluss von Zusatzgeräten wie Rotationswalze und Slider sowie ein schwarzes T-Shirt in 3XL mit SCULPFUN-Aufdruck.
Der Sculpfun G9 wird vormontiert geliefert, was den Installationsaufwand für den Benutzer minimiert. Die Schutzbrille kann bestenfalls als Sonnenbrille getragen werden, da sie nicht zertifiziert ist. Hier empfiehlt sich ein separater Kauf mit Prüfsiegel aus zuverlässiger Quelle. Aus dem mir vorliegenden 30-seitigen Prüfbericht geht jedoch hervor, dass die Haube alle Anforderungen erfüllt. Auch im Betrieb hatte ich zu keinem Zeitpunkt das Gefühl, dass Reflexionen das Gehäuse verlassen. Dies setzt natürlich immer einen vollständig geschlossenen Deckel voraus.

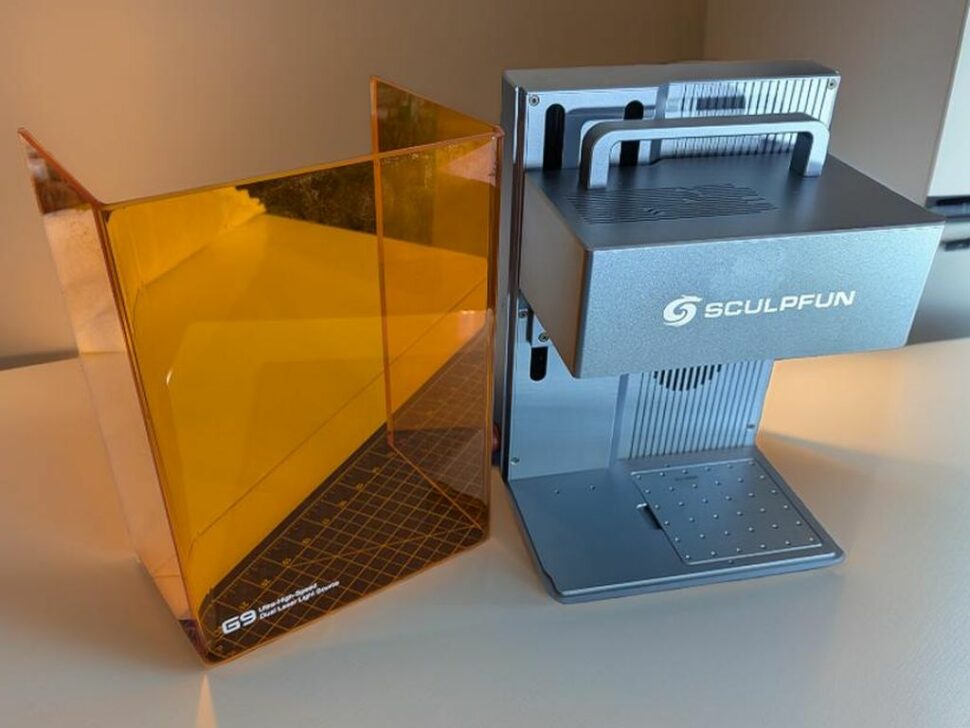

Aufbau und Verarbeitung des Sculpfun G9
Der Sculpfun G9 ist aus massivem Aluminium gefertigt. Er wirkt solide und hochwertig. Auf der rechten Gehäuseseite befinden sich 3 Taster und eine LED-Leiste.
-
- Sculpfun G9 Bedienseite
-

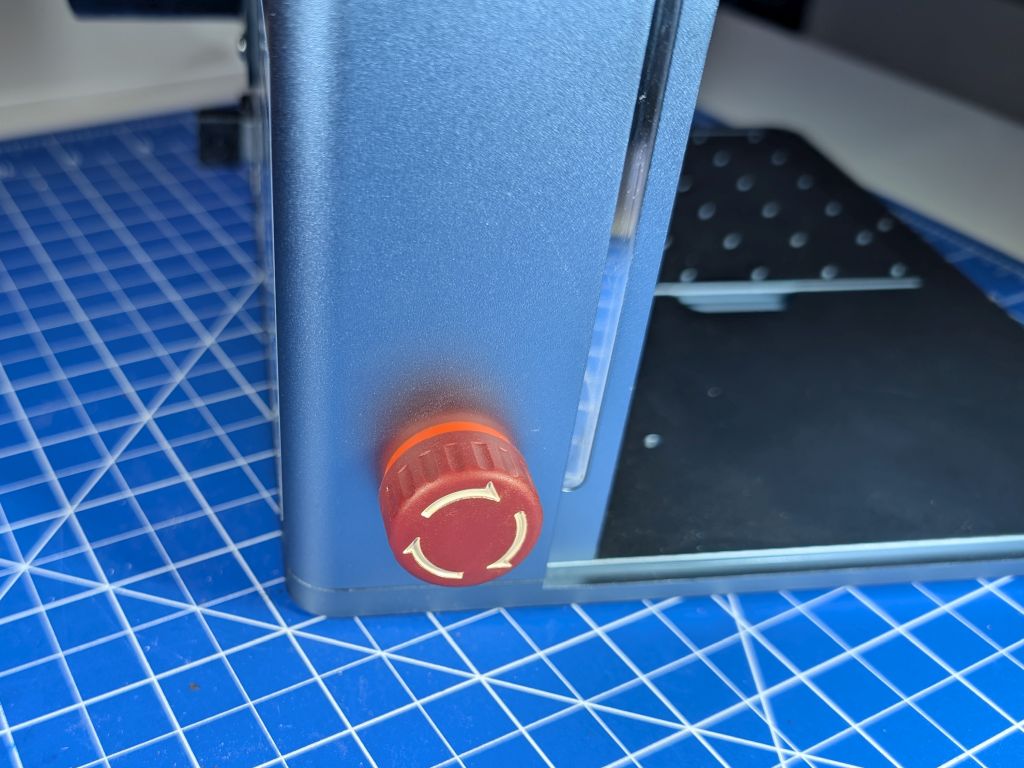

- Sculpfun G9 Not-Aus
Der obere Knopf löst eine Wiederholung des letzten Vorganges aus. Sehr sinnvoll wenn etwas in kleiner Serie produziert werden soll. Die beiden unteren Knöpfe dienen zum Einstellen des Fokus. Mit ihnen fährt der obere Teil das Lasers hoch- bzw. herunter. Die LED-Leiste ist lediglich eine Bereitschaftsanzeige. Links ist nur der Not-Aus-Schalter montiert. Er ist bei Geräten mit einem Laser der Klasse 4 vorgeschrieben um ihn als Komplettgerät der Klasse 1 handhaben zu dürfen. Auf der Rückseite gibt es neben dem Hauptschalter noch die Anschlüsse für den USB-Key, Erweiterungskabel, USB und Netzteil.
-
- Sculpfun G9 Anschlüsse
-
- Abluftschlauch am Sculpfun G9
Der USB-Key ist eine Art Schlüsselschalter. Auch eine Vorschrift zur Erlangung des Klasse 1-Zertifikates. Andere Geräte haben statt dieser Lösung einen Schlüsselschalter. Ohne diesen Key kann man das Gerät nicht einschalten. Leider kann man ihn nicht wie einen Schlüssel am Schlüsselbund tragen. Schöner wäre hier eine Metall-Variante mit Loch für einen Schlüsselring. Wenn man den Flansch anschraubt, kann man rückwärtig auch den mitgelieferten Abluftschlauch anschließen. Das ergibt natürlich nur Sinn, wenn das andere Ende ins Freie ragt oder an einen Filter angeschlossen ist. Vorne befindet sich dann die Boden- und Arbeitsplatte. Sie ist in regelmäßigen Abständen mit Gewindebohrungen versehen, die zur Befestigung der Materialanschläge dienen.
-

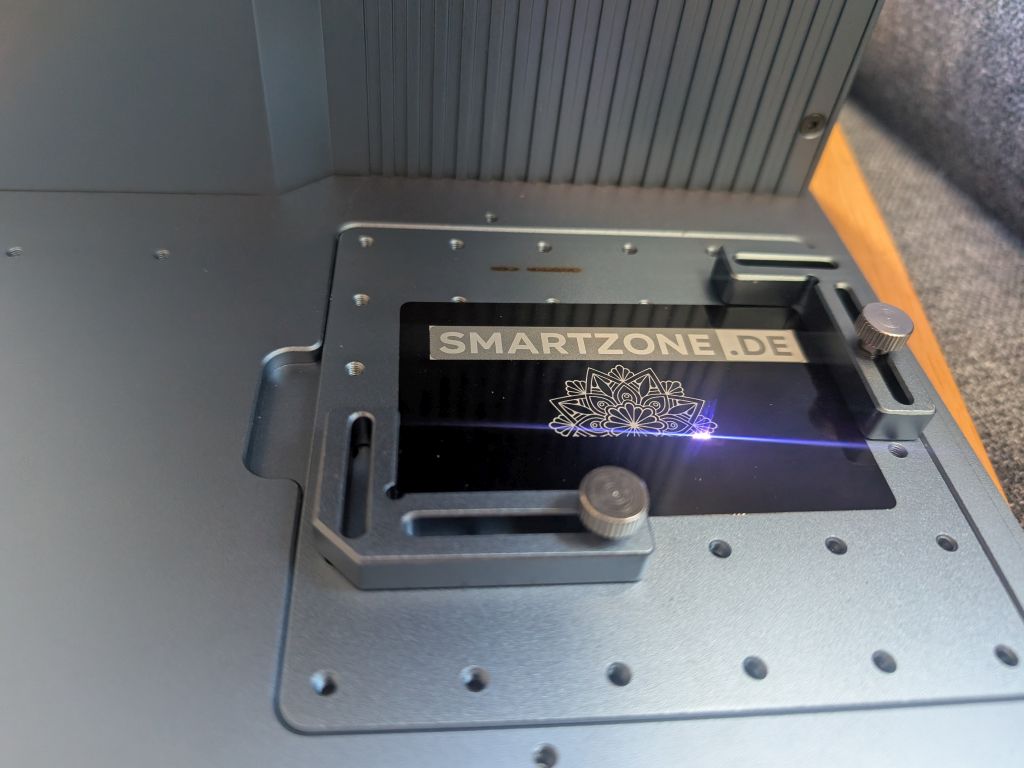

- Arbeitsplatte des Sculpfun G9
-
- Arbeitsplatte des Sculpfun G9
-
- Anschläge des Sculpfun G9
-
- Magnete der Abdeckhaube
Die Platte kann entnommen werden. Das dient eigentlich dazu, dass man das Gerät auch auf größere Körper aufsetzen kann, um diese zu gravieren. Da man dann aber keinen Klasse 1 Laser mehr hätte, sondern die Bedingungen für Klasse 4 Geräte erfüllen müsste, gehe ich darauf nicht weiter ein. Sinnvoll ist allerdings das Anbringen von Anschlägen bei einer Kleinserie, wie zum Beispiel Visitenkarten. Die Abdeckhaube ist komplett abnehmbar, sie wird nur durch Magnete gehalten. In der Grundeinstellung bricht der Vorgang beim Abnehmen der Haube sofort ab bzw. startet erst gar nicht. Auch eine Auflage eines Klasse-1-Lasers. Im Kopf befindet sich dann die eigentliche Lasereinheit, der Fokuslaser, die Objektiv-Linsen und die WLAN-Antenne.
Sculpfun G9 Laserkopf
Arbeiten mit dem Sculpfun G9
Leider hatten wir zunächst etwas Pech. Das erste Gerät wurde von keinem Rechner erkannt. Es wurde uns aber umgehend ein Austauschgerät zur Verfügung gestellt. Nach der Installation der Treiber und der Software haben wir nun das Gerät über USB angeschlossen. Der Not-Aus-Knopf muss entriegelt werden und der USB-Key eingesteckt sein. Nach dem Einschalten erscheint eine positive Verbindungsmeldung in der Software. Die Software selbst kann auf Deutsch eingestellt werden, allerdings sind manche Übersetzungen sehr eigenartig. Das wird sicherlich über ein Update noch nachgebessert. Ein Nachteil des Sculpfun G9 ist die Geräuschentwicklung. Der Ventilator ist schon recht laut. Er scheint aber auch einen starken Luftstrom zu erzeugen.
In der Software SGD Laser hat man nun die Auswahlmöglichkeiten
- einen Text zu erstellen
- etwas selbst zu zeichnen
- ein Bild zu laden
- einen Bar- oder QR-Code einzufügen
- eine Grafik aus der internen Bibliothek zu wählen
- eine Vektordatei zu laden
SGD Laser Werkzeugleiste
Aber auch hier habe ich noch nicht alles zum Laufen gebracht. Die SVGs müssen wohl schon ein kleineres Format haben. Jedenfalls lassen sich die Dateien für den Falcon Pro nicht öffnen. Zuerst wählt man aus der Datenbank das Material aus, das gelasert werden soll. Nachdem man das Werkstück eingelegt hat, folgt die Fokussierung. Versäumt man dies, wird die Gravur unsauber oder bleibt aus. Wenn man den Fokus-Button betätigt, erscheinen ein blauer und ein roter Laserpunkt auf dem Zielobjekt.
Fokussieren des SCULPFUN G9
Nun fährt man mit den Geräteknöpfen den Laserkopf so lange hoch- oder herunter, bis die beiden Punkte kongruent sind, also direkt übereinanderliegen. Anschließend betätigt man den Vorschau-Button und es erscheint ein blauer Platzhalterrahmen auf dem Ziel. Jetzt kann man das Ziel noch weiter ausrichten.
-
- Platzhalterrahmen
-
- Lasern von Aluminium
Nach dem Schließen der Abdeckung (durch die man den blauen Rahmen nicht sehen kann), beginnt man mit dem Laservorgang. Hierzu wird der Button Markieren angewählt. Die Ergebnisse können sich sehen lassen. Die Konturen sind fein und der Laser arbeitet rasant. Mir ist längst nicht alles gelungen, was aber auch daran liegt, dass ich häufig den Fokus vergessen habe oder das falsche Material eingestellt hatte. Die Material-Datenbank kann aber durch den Nutzer selbst beliebig erweitert werden.
Materialdatenbank
In der folgenden Galerie einen kleinen Überblick über meine Laserversuche mit dem Sculpfun G9:
-
- Holz
-
- Sperrholz
-
- Sperrholz
-
- Alu-Visitenkarte
-
- Alu-Visitenkarte
-
- Schiefer
-
- Aluminium
-
- Edelstahl
-
- Schneiden in Pappe
-
- Schneiden in Pappe
Das Schneiden von Sperrholz funktioniert auch, ist allerdings mit erhöhter Rauchbildung verbunden.
Testergebnis
Ein kompaktes Kraftpaket: Der Sculpfun G9 überzeugt mit hoher Geschwindigkeit und präzisen Gravurergebnissen und ist damit ideal für Veranstaltungen und Messen – vorausgesetzt, er wird von verantwortungsbewusstem Personal bedient. Obwohl er alle Anforderungen eines Lasers der Klasse 1 erfüllt, können bestimmte Sicherheitsfunktionen deaktiviert werden. So kann unter anderem die Deckelerkennung in der Software abgeschaltet und die Arbeitsplatte abgenommen werden. Eine sicherere Lösung, z.B. durch passwortgeschützte Softwareeinstellungen und eine mechanische Verriegelung der Arbeitsplatte mit Schlüsselsicherung, wäre wünschenswert gewesen.
Trotz der durchdachten Sicherheitsvorkehrungen sollte immer bedacht werden, dass der G9 ohne Abdeckung ein Laser der Klasse 4 ist und dementsprechend mit großer Vorsicht zu handhaben ist. Die Bedienung ist insgesamt benutzerfreundlich, auch wenn es noch Softwareprobleme gibt, insbesondere mit der Lightburn-Unterstützung. Der Lüfter ist relativ laut, aber dafür effizient. Wer sich für einen Lasergravierer interessiert und sich der notwendigen Sicherheitsvorkehrungen bewusst ist, erhält mit dem Sculpfun G9 ein leistungsstarkes Gerät mit überzeugenden technischen Spezifikationen. Insgesamt ein hochwertiges Gerät, das allerdings mit knapp über 1000€ auch seinen Preis hat.
