Balkonkraftwerke, Solarmodule, Speichertechnik und Wechselrichter. Den Stammlesern der Smartzone sollte bekannt sein, dass wir alles für euch testen, was ihr benötigt, um euch den Traum einer kleinen Solaranlage zu verwirklichen. In dem heutigen Test widmen wir uns einem Typ von Wechselrichter, der im Netz vielfach für kleine Solarmodule und auch DIY-Speicherlösungen empfohlen wird. Der Grid TIE Inverter GMI120 bietet eine Leistung von bis zu 120W und ist für den Einsatz an einem einzelnen Solarmodul konzipiert.
Mit einem Preis von nur 40€ ist diese Art von Wechselrichter für alle attraktiv, die möglichst günstig ein Solarprojekt umsetzen möchten. Der GMI120 ist unter verschiedenen Marken wie Y&H, BuyWeek, Ailao oder Yuangang erhältlich. Technisch gibt es bei den verschiedenen Brands keine Unterschiede. Wie sich der kleine Grid TIE Inverter GMI120 im Test geschlagen hat, lest ihr im Folgenden.
Lieferumfang des Grid TIE Inverter GMI120
Der Karton enthält neben dem eigentlichen Wechselrichter eine Kurzanleitung mit den wichtigsten technischen Daten, lediglich ein 20 Zentimeter langes Anschlusskabel ohne Schuko Stecker. Das bedeutet, ihr müsst für den Betrieb das Kabel noch mit einem entsprechenden Stecker versehen. Benötigt ihr ein längeres Anschlusskabel mit Schuko Stecker, so könnt ihr dieses für 19 Euro über Amazon kaufen. Wir haben euch ein entsprechendes Angebot verlinkt.
GMI-120 Anschlusskabel 5 Meter
Design und Verarbeitung

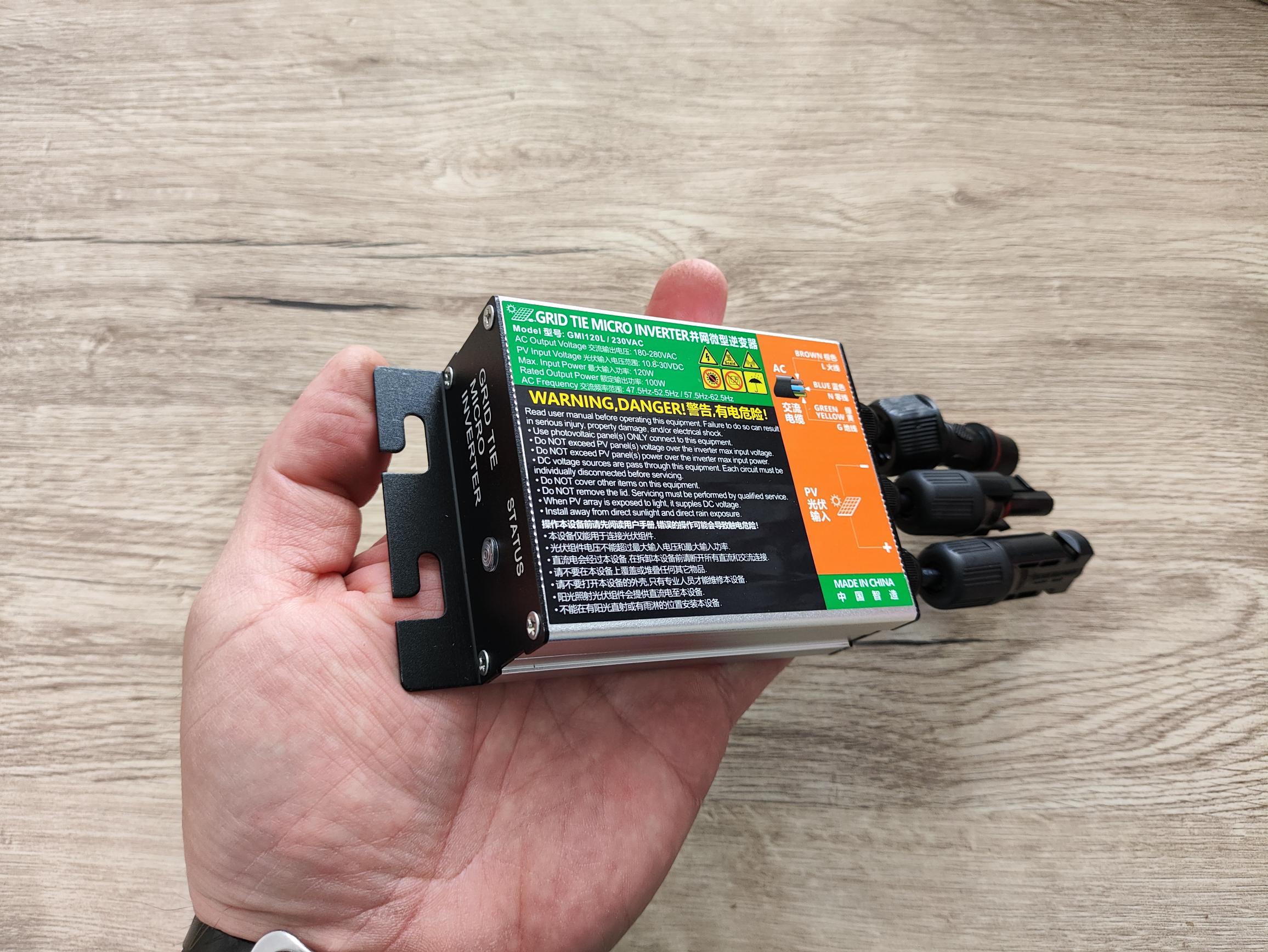

Klein, kompakt und handlich. Mit Abmessungen von 203 x 76 x 35 Millimeter inklusive des Anschlusssteckers und einem Gewicht von 320 Gramm ist der eigentliche Wechselrichter kaum größer als eine Zigarettenschachtel. Das Gehäuse besteht komplett aus Aluminium und soll IP55 gegen Staub und Wasser geschützt sein. Dass es sich bei dieser Zertifizierung eher um Wunschdenken handelt, sehen wir im weiteren Verlauf.

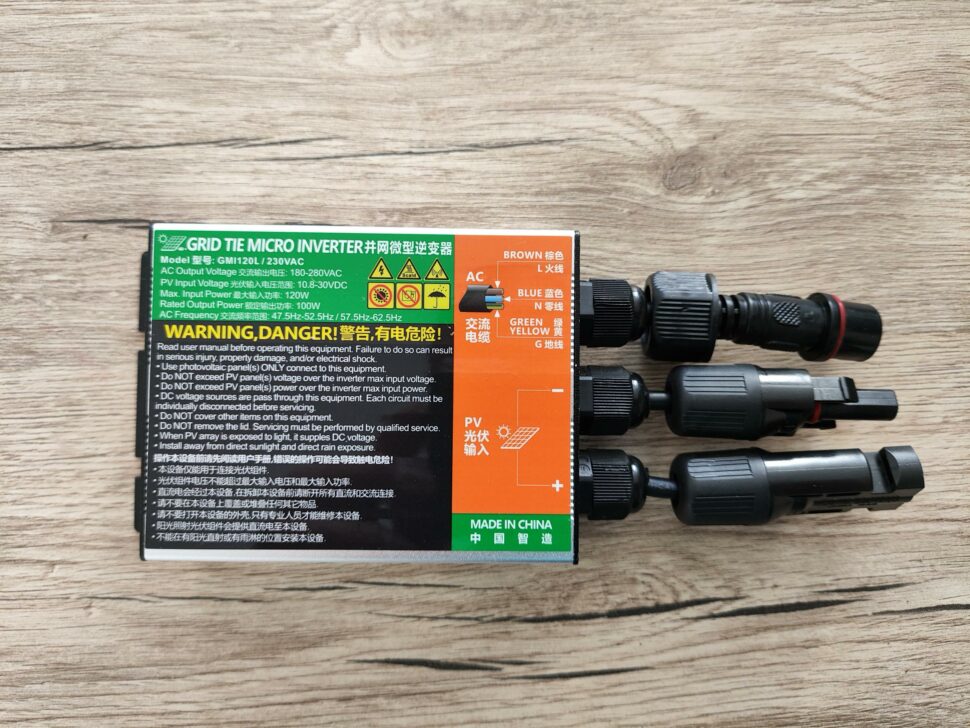

Anschlussseitig bietet der GMI120 Standard MC-4 Stecker für den Anschluss eines einzelnen Solarmoduls. Sowohl die Rückseite als auch die Seitenteile lassen eine Andeutung von Kühlrippen erkennen. Diese Erhebungen sind nur wenige Millimeter hoch und verbessern das Temperaturverhalten nur unwesentlich. Die Oberseite wird durch einen großen Aufkleber geziert, der die wichtigsten technischen Daten beinhaltet.
Für den Anschluss an das heimische Stromnetz kommt das bereits im Lieferumfang erwähnte Anschlusskabel zum Einsatz. Der Steckertyp ist nicht näher definiert, bietet aber einen ausreichenden Berührungsschutz und eine wasserdichte Verbindung. Die Status-LED an der Seite signalisiert euch den jeweiligen Betriebszustand des Wechselrichters.
Anschluss und Inbetriebnahme
In zahlreichen Foren finden sich zu diesem Wechselrichtertyp Beiträge, die auf Temperaturprobleme im Betrieb hinweisen. Diese Probleme sollen teilweise vom Werk aus mitgeliefert werden. So liest man von nicht entfernten Schutzfolien auf den Wärmeleitpads, die den Wärmeabtransport behindern.
Nach dem Entfernen von insgesamt 12 Schrauben lässt sich der GMI120 Wechselrichter komplett zerlegen. Sowohl die beiden Gehäusehälften als auch die Seitenteile bieten keinerlei Schutz vor eindringender Feuchtigkeit. Die IP55 Zertifizierung kann somit getrost als schlechter Scherz gewertet werden. Wir würden daher empfehlen, den Wechselrichter nur im Innenraum zu verwenden. Selbst bei geschützter Außenmontage ist es nur eine Frage der Zeit, bis die Luftfeuchtigkeit dem Geräteleben ein Ende setzt.
Tatsächlich wurde bei der Montage ab Werk die Schutzfolie von den Wärmeleitpads nicht entfernt. Um den Temperaturübergang zu verbessern, sollte diese entfernt werden. Diese Aufgabe ist allerdings nichts für Laien, da der Wechselrichter hierfür komplett zerlegt werden muss.
Wir haben bei dieser Gelegenheit zusätzlich noch die Anschlussleitung gegen eine längere Variante getauscht, die bereits über einen Schuko-Stecker verfügt. Diese wird fest auf der Platine verlötet.
Technische Daten des Grid TIE Inverters GMI120
- Max. Eingangsspannung: 30 V
- Start-Spannung: 10,8 V
- AC-Nennleistung: 100 W
- AC-Nennspannungsbereich: 230V (180-280V)
- Abmessungen: 35 x 76 x 203 Millimeter
- Gewicht: 450 Gramm
- Schutzklasse: IP55
- Garantie 2 Jahre
Wie bereits erwähnt, ist die IP-Zertifizierung nicht zutreffend. Der Wechselrichter bietet keinen Schutz gegen Feuchtigkeit. Weiterhin wird im Falle eines Defektes in der Regel ein Reparatursatz zum selbst Einlöten angeboten. Bereits in drei Fällen haben wir die Information bekommen, dass der Händler um Reparatur in Eigenregie bittet. Ein solches Vorgehen solltet ihr strickt ablehnen. Zum einen ist diese Arbeit nichts für Laien und zum anderen erfüllt das instand gesetzte Gerät unter Umständen nicht mehr die Anforderungen an die Betriebssicherheit. Vor dem Kauf sollte man sich auch darüber im Klaren sein, dass der Hersteller kein Zertifikat für die Anmeldung in Deutschland bereitstellt. Sollte euer Netzbetreiber ein Zertifikat des Wechselrichters für die Anmeldung des Balkonkraftwerks fordern, habt ihr hier schlechte Karten. Eine Bluetooth- oder WLAN-Schnittstelle bietet der Grid TIE Inverter GMI120 nicht. Das bedeutet, dass es entsprechend auch keine App für die Überwachung der Leistungsdaten gibt. Für die Erfassung der Einspeiseleistung empfiehlt sich daher der Einsatz einer smarten Steckdose
Der Grid TIE Inverter GMI120 im Testaufbau
Für eine vergleichbare Messung von Leistung, Start-Spannung und Temperaturverhalten versorgen wir den Eingang des Wechselrichters mit einem Labornetzteil 60V/20A.
-
- 10,8V
-
- 18V
Wie in den technischen Daten angegeben, nimmt der GMI120 seine Arbeit bei einer Start-Spannung von 10,8V auf. Hier werden allerdings nur magere 11W eingespeist. Wir haben euch einmal aufgelistet, welche Leistung im unteren Spannungsbereich abgegeben wird.
- 10,8V = 11W
- 12V =20W
- 13V =47W
- 14V =66W
- 15V =90W
- 16V =115W
- 17V = 155W
Das Leistungsmaximum wird ab einer Spannung von 18V erreicht. Die maximale Leistung beträgt allerdings nicht wie angegeben 100-120W, sondern 170W. Der Wechselrichter nimmt dabei einen maximalen Strom von rund 11 Ampere auf. Im verbleibenden Spannungsbereich bis 30V schwankt die Einspeiseleistung zwischen 150 und 170W. Es wird deutlich, dass dieser Wechselrichter nur für kleinere Solarmodule bis 200W geeignet ist. Leistungsstärkere Module arbeiten mit höheren Leerlaufspannungen, die den Wechselrichter beschädigen könnten. Im Testbetrieb haben wir festgestellt, dass der Wechselrichter Frequenzen im Bereich UKW (Radio) stört. Wir würden nicht ausschließen, dass auch andere Frequenzbänder beeinträchtigt werden. Den Wirkungsgrad haben wir bei 20/90/170W überprüft und sind auf einen Mittelwert von 84% (82%/85%86%) gekommen. Somit liegen die Effizienzwerte des Grid TIE Inverter GMI120 rund 10% hinter der Konkurrenz.
Temperaturverhalten des GMI120
Aufgrund der äußerst kompakten Abmessungen und des geringen Gewichtes bietet der GMI120 keine guten Grundvoraussetzungen für diesen Test. Zudem fällt die Verlustleistung durch den geringen Wirkungsgrad vergleichsweise hoch aus. Normalerweise muss der Wechselrichter einen Test unter Volllast für 3 Stunden absolvieren.
Bei 170W werden 24W an Wärme an das Gehäuse abgeführt. Nach nur 7 Minuten Betrieb hat das Gehäuse eine Temperatur von über 50°C erreicht und der Wechselrichter drosselt seine Leistung auf 130W. Nach weiteren 7 Minuten wird die Leistung auf 70W reduziert. Für die verbleibende Testzeit springt die Leistung immer wieder kurzzeitig auf 130W und wird nach wenigen Sekunden wieder auf 70W reduziert. Im Durchschnitt erreicht der Wechselrichter somit eine Dauerleistung von 90W. Die Gehäusetemperaturen bewegen sich bei 18°C Raumtemperatur im Bereich von 57-65°C.

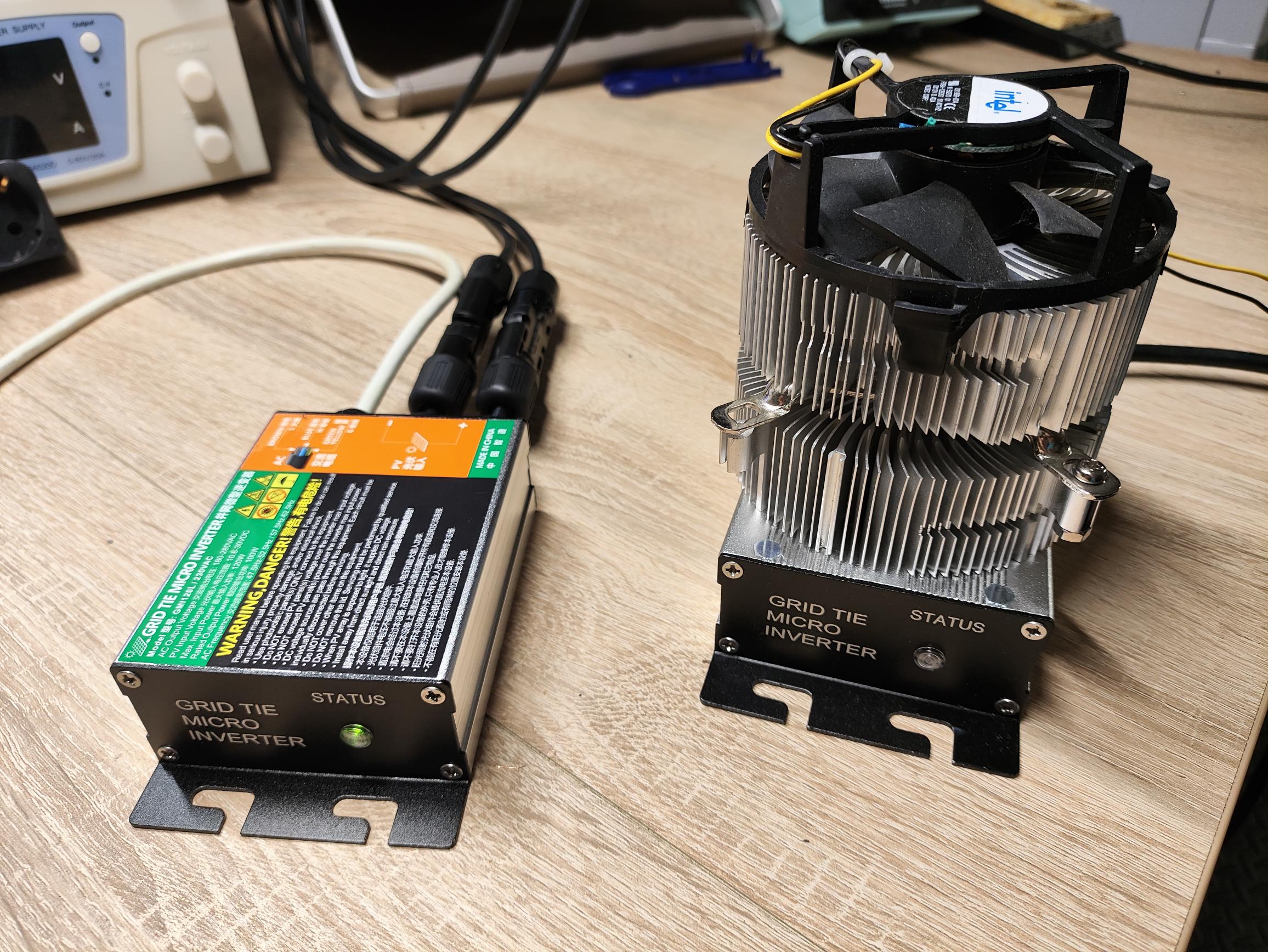

Wer dauerhaft die volle Leistung von 170W nutzen möchte, muss das Kühlkonzept entsprechend verbessern. Anleitungen dazu finden sich zuhauf im Internet. Ob sich diese Arbeit lohnt oder ob ihr besser gleich in einen vernünftigen Wechselrichter investiert, müsst ihr für euch beurteilen.
Testergebnis
Der Grid TIE Inverter GMI120 überzeugt durch kompakte Abmessungen und einen niedrigen Preis. Damit sind allerdings schon alle positiven Eigenschaften erwähnt. Dem entgegen stehen ein viel zu kurzes Anschlusskabel ohne Schukostecker, Schutzfolien auf Wärmeleitpads, ein geringer Wirkungsgrad, ein katastrophales Temperaturverhalten und Störungen auf dem UKW-Band. Aufgrund der hohen Temperaturen und des fehlenden IP-Schutzes würden wir diesem Wechselrichter auch keine lange Lebensdauer attestieren. Somit können wir für den GMI120 keine Kaufempfehlung aussprechen und raten euch von einem Kauf ab. Dementsprechend verzichten wir auch auf einen Preisvergleich. Wer einen kompakten Wechselrichter mit ausgezeichneten Testresultaten für ein einzelnes Soladmodul sucht, sollte sich den Hoymiles HMS-400W-1T (zum Test) einmal genauer anschauen. Dieser ist zwar deutlich teurer, bietet aber im Gegenzug eine höhere Leistung, besseres Temperaturverhalten und eine Garantie von 12 Jahren.
